颚式破碎机

颚式破碎机是出现较早的破碎设备，因其构造简单、坚固、工作可靠、维护和检修容易以及生产和建设费用比较少，因此，直到现在仍然广泛地在冶金、化工、建材、电力、交通等工业部门，用于破碎抗压强度在147～245MPa的各种矿石和岩石的粗、中、细碎。
颚式破碎机一般分为复摆和简摆两种，主要用于粗、中碎。近年来，又出现用于细碎的复摆颚式破碎机和破碎高强度、高硬度微碳铬铁强力破碎机。

　　颚式破碎机使用范围：颚式破碎机主要用于对各种矿石与大块物料的中等粒度破碎，广泛运用于矿山、冶炼、建材、公路、铁路、水利和化工等行业。被破碎物料的更高抗压强度为320MPa.

　　颚式破碎机性能特点：破碎比大，产品粒度均匀，结构简单，工作可靠，维修简便，运营费用低。

　　颚式破碎机工作原理：颚式破碎机的工作部分是两块颚板．一是固定颚板(定颚)，垂直(或上端略外倾)固定在机体前壁上，另一是括动颚板(动颚)，位置倾斜，与固定颚板形成上大下小的破碎腔(工作腔)。括动颚板对着固定颚板作周期性的往复运动，时而分开，时而靠近。分开时，物料进人破碎腔，成品从下部卸出I靠近时，使装在两块颚板之问的物料受到挤压、弯折和劈裂作用而破碎。
工作时，电动机通过皮带轮带动偏心轴旋转，使动颚周期地靠近、离开定颚，从而对物料有挤压、搓、碾等多重破碎，使物料由大变小，逐渐下落，直至从排料口排出。

颚式破碎机的工作环境特点：
在将巨大石块破碎成小石块的过程中，首先道破碎机通常称为“主”破碎机。历史更长，也更坚固的破碎机是颚式破碎机。为颚式破碎机喂料时，物料从顶部入口倒入含有颚齿的破碎室。颚齿以巨大力量将物料顶向室壁，将之破碎成更小的石块。支持颚齿运动的是一根偏心轴，此轴贯穿机身构架。偏心运动通常由固定在轴两端的飞轮所产生。飞轮和偏心支持轴承经常采用球面滚子轴承，轴承的工作环境极为苛刻。轴承必须承受巨大的冲击载荷，磨蚀性污水和高温。尽管此工作环境极为苛刻，颚式破碎机仍需非常可靠地工作，这是保证生产效率的关键一环。

颚式破碎机易损件:
动颚齿板材料
高锰钢，使用寿命4 个月；
固定颚齿板材料高锰钢，使用寿命4个月；前推力板材料铸铁，使用寿命2个月；推力板座材料
碳钢使用寿命10个月；偏心轴轴承的轴瓦材料巴氏合金，使用寿命 24 个月；偏心轴处轴瓦材料巴氏合金，使用寿命36月；弹簧材料弹簧钢，使用寿命6个月；动颚心轴轴承的轴瓦材料青铜，使用寿命 12个月。

颚式破碎机的安装、操作和维修
因颚式破碎机被用户广泛使用，所以颚破的安装,颚破的操作,颚破的维修必然也成了用户们关心的话题,那么本文就这三点,重点介绍以下:
颚式破碎机(颚破机)的安装
颚式破碎机均由制造厂装配后成台供应。用户收到颚破机后，应仔细检查，以便发现和排除在运输中可能带来的问题。
机器安装时应注意下列事项:
（1）由于颚式破碎机在工作时振动较大，应将机器安装在混凝土基础上，为了减少振动、噪音以及对附近建、构筑物基础的影响，在破碎机和混凝土基础之间垫以硬木垫板、橡胶带或其它减震材料。
（2）基础的排矿槽要铺设一层金属板，并具有足够的倾斜角度（应视物料的流动性来决定，不得小于50°），以免阻碍破碎后的产品顺利排出。
（3）排料口尺寸大小应按所需要产品粒度进行调整。调整时，应线松开T行螺栓和拉紧弹簧。利用起顶螺栓顶开调整座，插入或抽去相应厚度的垫片，然后退回起顶螺栓，调整座在动颚自重的作用下，紧贴在机架耳座上，同时将垫片组压拢在一起。此后，调整弹簧预压力，以确保机器工作时，使推力板与推力板垫紧贴。但预压力不宜过大，只要不发生敲击声，更后锁紧调整座。

颚式破碎机(颚破)的操作
1．空载试车
（1）颚破机连续运转2小时，轴承温升不得超过30℃。
（2）颚破机所有紧固件应牢固，无松动现象。
（3）飞轮、槽轮运转平稳。
（4）颚破机所有摩擦部件无擦伤、掉屑和研磨现象，无不正常的响声。
（5）颚破机排料口的调整装置应能保证排料口的调整范围。
2．有载试车
（1）破碎机不得有周期或显著的冲击、撞击声。
（2）更大给料粒度应符合设计规定。
（3）连续运转8h，轴承温升不得超过30℃。
（4）破碎机处理能力和产品粒度应符合设计规定。
（5）调整座与机架耳座间无明显窜动。
3．使用前的准备工作
（1）仔细检查好，推力板的连接处是否有足够润滑脂。
（2）仔细检查所有紧固件是否紧固。
（3）仔细检查传动带是否良好。若发现有不安全现象时，应及时更换，当传动带或带轮上有油污时，应用抹布将油污擦净。
（4）检查防护装置是否良好。发现有不安全现象时，应及时排除。
（5）检查破碎腔内有无矿石或杂物。若有矿石或杂物时，则必须清理干净，以确保破碎机空腔起动。
（6）检查起顶螺栓是否退回，垫片组是否压紧，T形螺栓是否拧紧。
4．颚式破碎机的起动
（1）经检查，证明机器各部分情况正常，方可起动。
（2）颚破机仅允许在无载荷的情况下起动。
（3）起动前，必须用铃声或信号事先警告。
（4）起动后，如发现有不正常现象时，应立即停止运转。待查明和排除不正常情况后，方可重新起动破碎机。
5．生产使用
(1）颚破机正常运转后，方可投料生产。
（2）待碎物料应均匀地加入破碎机腔内，应避免侧向加料或堆满加料，以免单边过载或承受过载。
（3）正常工作时，轴承地温升不应超过30℃，更高温度不得超过70℃。超过上述温度时，应立即停车，查明原因并加以排除。
（4）停车前，应首先停止加料，待破碎腔内物料完全排出后，方可关闭电源。
（5）破碎时，如因破碎腔内物料阻塞而造成停车，应立即关闭电源停止运行，将破碎腔内物料清理干净后，方可再行起动。
（6）颚板一端磨损后，可调头使用。
（7）颚破机使用一段时期后，应将紧定衬套重新拧紧，以防紧定衬套松动而损伤机器。

颚式破碎机(颚破机)的维修
1．润滑
（1）经常注意并及时做好摩擦面的润滑工作，可确保机器的正常运转和延长其使用寿命
（2）本机所采用的润滑脂应根据地点、气候条件而定，一般情况下采用钙基、钠基和钙钠基润滑脂。
（3）加入轴承座内的润滑脂为其空间容积的50％左右、每3～6个月更换一次。换油时应用洁净的汽油或煤油清洗滚柱轴承的滚道。
（4）机器开动前，推力板与推力板支座之间应注入适量的润滑脂。
2．维修
为保证颚式破碎机正常工作，除正确操作外，必须进行计划性维修，其中包括日常维护检查，小修、中修和大修。
（1）小修
主要内容包括检查并修复调整装置，调整排料口间隙，对磨损的衬板调头或更换。检修传动部分、润滑系统及更换润滑油等。小修周期为1～3个月左右。
（2）中修
除进行小修的全部工作外，还包括更换推力板、衬板、检查并修复轴瓦等。中修的周期一般为1～2年左右。
（3）大修
除进行中修的全部工作外，还包括更换或车削偏心轴和动颚心轴，浇铸连杆头上部的巴氏合金，更换或修复各磨损件。大修的周期一般为5年左右。

颚式破碎机的故障产生原因及排除方法
故障1：飞轮旋转但动颚停止摆动
原因： 1.推力板折断2.连杆损坏3.弹簧断裂
解决办法：1更换推力板2.修复连杆3.更换弹簧

故障2：齿板松动、产生金属撞击声
原因：齿板固定螺钉或侧楔板松动或损坏
解决办法：紧固或更换螺钉或侧楔板

故障3：产品粒度变粗
原因：齿板下部显著磨损
解决办法：将齿板调头或调整出料口

故障4：推力板支承垫产生撞击声
原因：弹簧拉力不足，支承垫磨损或松动
解决办法：调整弹簧力或更换弹簧，紧固或修正支承垫

故障5：弹簧断裂
原因：调小排料口时未放松弹簧
解决办法：排料口在调小时首先放松弹簧，调整后适当地拧紧拉杆螺母

故障6：机器跳动
原因：地脚紧固螺栓松弛
解决办法：拧紧或更换地脚螺栓

故障7：上下机架的联接螺栓松动
原因：振动
解决办法：停车后把螺栓拆下，放在矿物油中加热到150℃后再安装、拧紧。

黎明重工科技根据国内矿山用户实际生产需要所研发的高性能颚式破碎机分为深腔颚式破碎机系列和欧版颚式破碎机系列。

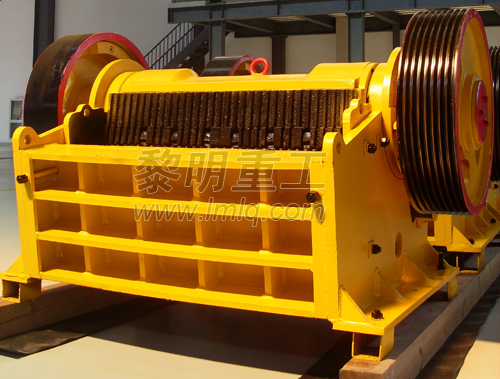

黎明重工科技欧版颚式破碎机，更适宜于破碎抗压强度不高于280Mpa的矿石、岩石、矿渣等用于冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门作中碎和细碎各种中硬矿石和岩石等。尤其对坚硬、强腐蚀性物料的破碎首先欧版颚式破碎机。颚式破碎机主要有机架部分，偏心轴转动部分，破碎腔工作部分，保险装置，排料口调整装置等部分组成该设备采用很优秀的制造工艺，使用高质量的铸钢件，以及整体钢架结构，结合有限元分析技术和特殊破碎腔设计，使得设备经久耐用，破碎力更强，排料口调整更快捷，试用后受到世界各地用户的青睐。

欧版颚式破碎机具有以下特点：
1、采用很优秀的制造工艺，选用更上好的制作材料。
2、更很好的动颚总成，使其更经久耐用。
动颚总成采用高质量的铸钢件构成，并通过两个大型铸钢飞轮传动。此外重型偏心轴亦采用锻坯进行加工，这一切均使得JCE系列颚式破碎机具有超凡的可靠性。
3、轴承座采用整体式铸钢结构。
整体铸钢轴承座能够保证与破碎机架完全配合，同时也大大增强了轴承座的径向强度，而分体式轴承座则不拥有该优点。
4、采用有限元分析技术，破碎机具有更高的强度。
5、破碎腔采用对称“V”形结构，使实际进料口宽度与名义进料口宽度相一致。
6、排料口调整更快捷方便。
欧版颚式破碎机装有楔块排料口调整装置，该装置比老式的垫片调整更简单、安全和快捷。
7、选用轴承规格更大、承载能力更高。
所有欧版颚式破碎机都装有较其它同样规格破碎机更大更耐用的偏心轴轴承，其更高的承载能力和有效的迷宫密封使轴承使用寿命大大地延长。
8、更新采用了齿形护板，增大了颚板的有效长度，产量更高。

欧版颚式破碎机用途和适用范围

1、该系列颚式破碎机主要用于冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门作中碎和细碎各种中硬矿石和岩石等。
2、该系列破碎机更适宜于破碎抗压强度不高于280Mpa的矿石、岩石、矿渣等，被破碎物料的更大块度不得大于技术参数表所规定。

欧版颚式破碎机主要结构

欧版颚式破碎机主要有机架部分，偏心轴转动部分，破碎腔工作部分，保险装置，排料口调整装置等部分组成。
1、机架部分：由侧板、前箱组件、后箱焊件等组成。
2、偏心轴转动部分：主要由动颚、偏心轴、轴承、轴承座、皮带轮等组成。是传递动力的主要部分。
3、破碎腔工作部分：主要由定颚板、动颚板、侧衬板、护板等组成，是破碎物料的工作零件。
4、保险装置：由肘板、肘板座、弹簧、弹簧拉杆等组成，是破碎机在非正常情况下起保险作用的零件。
5、排料口调整装置：该装置用来调整排料口的大小尺寸，控制出料粒度。主要由调整固定斜块、调整滑动斜块、顶丝螺栓、滑块锁紧拉杆等组成。

欧版颚式破碎机工作原理

该系列破碎机破碎方式为曲动挤压型，其工作原理是：电动机驱动皮带和皮带轮，通过偏心轴使动颚前后上下摆动，当动颚推动动颚板向定颚板运动时，物料被压碎或劈碎。当动颚和动颚板在偏心轴、弹簧的作用下后退时，先前已被压碎或劈碎的物料从颚板的下部排料口排出。随着电动机连续转动而破碎机动颚作周期性地压碎和排泄物料，实现批量生产。

颚式破碎机主要技术参数：

型号		JC180×1300	JC250×1000	JC250×1300	JC400×600
进料口尺寸(mm)		180×1300	250×1000	250×1300	400×600
进料更大尺寸(mm)		150	220	220	350
排料口调整范围(mm)		10-30	20-40	70-100	35-85
偏心轴转速(rpm)		320	330	290	250
理论生产能力(t/h)		12-35	15-50	26-85	15-70
电动机	型号	Y225M-6	Y225M-6	Y250M-6/Y280S-6	Y225M-6
	功率(Kw)	30	30	37/45	30
	转速(rpm)	980	980	980	980
机器外形尺寸(L×W×H)		1320×2150×1175	1400×1850×1310	1450×2150×1175	1920×1460×1840
机器重量(Kg)		6000	5600	6800
电源电压(V)		380	380	380	380
电源频率(Hz)		50	50	50	50

如需帮助请致电：0371-67997088 67999188，黎明重工科技旨在为您提供更好的JC系列欧版颚式破碎机产品及更为经济合理的解决方案，我们的技术专家随时为您提供技术帮助，并希望与您建立长期的、追求更高价值的合作关系！
